전압 등급 (Uo/U): | 300/300V | 온도 등급: | +5°C에 +70°C |
---|---|---|---|
최소한도 구부리는 반경: | 6x 전반적인 직경 | 중핵 ID: | 2 핵심: 갈청색 3 핵심: 갈청색 녹색/황색 |
지휘자: | 종류 5 가동 가능한 구리 지휘자 | 칼집 색깔: | 백색 검정 |
절연: | PVC (폴리 염화 비닐) | 칼집: | PVC (폴리 염화 비닐) |

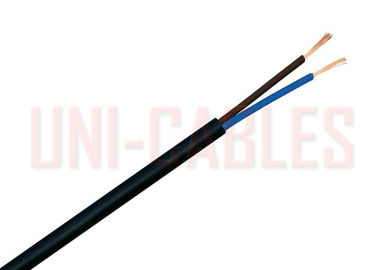

연결을 위한 H03VV-F PVC 전기 케이블 빛 의무 가동 가능한 케이블
신청
화합한 유럽 기준의 밑에 H03VV-F는, 국내 재산, 사무실 및 부엌에 있는 사용을 위해 디자인된 가벼운 의무 가동 가능한 케이블입니다. 테이블 램프 라디오 및 사무용품과 같은 낮은 기계적인 긴장을 복종되는 300V의 전압 등급을 가진 연결 장치를 위해 적당합니다.
건축
지휘자
종류 5 가동 가능한 구리 지휘자
절연제
PVC/TI2
칼집
PVC/TM2
케이블 기준
BS EN 50525-2-11 (이전에 BS 6500, CENELEC HD21.5),
VDE 281, BS EN/IEC 60332-1-2
차원
유일한 부품 번호. | 핵심의 아니 | 명목상 단면적 | 절연제의 명목상 간격 | 칼집의 명목상 간격 | 명목상 전반적인 직경 | 명목상 무게 |
² mm | mm | mm | mm | kg/km | ||
H03VV-F2X0.5 | 2 | 0.5 | 0.5 | 0.6 | 5.0 | 37 |
H03VV-F2X0.75 | 2 | 0.75 | 0.5 | 0.6 | 5.5 | 46 |
H03VV-F3X0.5 | 3 | 0.5 | 0.5 | 0.6 | 5.3 | 44 |
H03VV-F3X0.75 | 3 | 0.75 | 0.5 | 0.6 | 5.8 | 55 |
H03VV-F4X0.5 | 4 | 0.5 | 0.5 | 0.6 | 5.8 | 54 |
색상 코드
색깔 | 검정 | 백색 |
부호 | BK | WH |
지휘자
단 하나 핵심 및 다핵 케이블을 위한 종류 5 가동 가능한 구리 지휘자
명목상 단면적 ² mm |
지휘자에 있는 철사의 최대 직경 mm |
20ºC에 지휘자의 최대 저항 |
보통 철사 ohms/km |
||
0.5 | 0.21 | 39 |
0.75 | 0.21 | 26 |
전기 특성
지탱할 수 있는 현재 수용력 및 질량
명목상 단면적 ² mm |
현재 수용력 | 쌍둥이 가동 가능한 코드에 의하여 최대 대량 지탱할 수 있는 kg |
|
단 하나 단계 AC Amps |
삼상 AC Amps |
||
0.5 | 3 | 3 | 2 |
0.75 | 6 | 6 | 3 |
전압 강하
명목상 단면적 ² mm |
DC 또는 단 하나 단계 AC mV/A/m |
삼상 AC mV/A/m |
0.5 | 93 | 80 |
0.75 | 62 | 54 |
