표준: | IEC60502-1 | 지휘자: | 단련된 구리 철사 |
---|---|---|---|
절연: | 폴리 비닐 클로라이드 | 넣는 물자: | 폴리 비닐 클로라이드 |
칼집 색깔: | 검은 | 전압: | 600v |
CVVS JIS에게 조절 회로를 위한 표준 PVC에 의하여 격리된 보호한 케이블을 타자를 치십시오
신청
CVVS 케이블은 지하 덕트, 도관 및 야외에서 조절 회로 요구된 정전기 보호에서 이용됩니다.
기준 규격:
IEC 60502-1

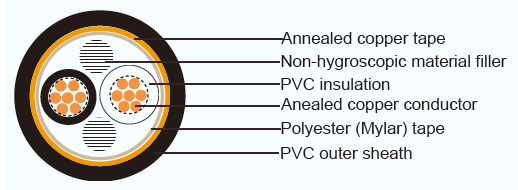

케이블 건축:
지휘자: 좌초된 단련된 구리 철사,
크기: 10 mm2까지 1.5 mm2
절연제: 폴리 염화 비닐 (PVC)
색깔: 2-4 핵심 까맣고, 백색, 빨강과 녹색,
4개 이상 핵심: 표하기 수를 가진 까만 핵심
충전물: (선택) 비 검습기 물자
의무적인 테이프: (선택) 폴리에스테 (Mylar) 테이프
방패: 단련된 구리 테이프, 0.1mm
외부 칼집: 폴리 염화 비닐 (PVC), 까만 색깔 (A 특별한 방연제는 공급될 수 있습니다)
기술적 특성:
최대 지휘자 온도 70oC
600 볼트를 초과하지 않는 회로 전압
전압을 3500 볼트 시험하십시오
모수에 케이블을 다십시오
O. OF CORES | 지휘자 | 절연제의 간격 | 간격의 외부 칼집 |
전반적인 직경 | 최대 지휘자 저항 (20Oc에) | 케이블 무게 | ||
명목상 단면적 |
NO.& DIA. OF 철사 |
직경 | ||||||
MM2 | MM | MM | MM | MM | MM | OHM/KM | KG/KM | |
2 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 11.4 | 12.1 | 178 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 12.3 | 7.41 | 213 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.8 | 14.2 | 4.61 | 287 | |
6 | 7 / 1.04 | 3.12 | 1 | 1.8 | 15.4 | 3.08 | 350 | |
10 | 7 / 1.35 | 4.05 | 1 | 1.8 | 16.9 | 1.83 | 413 | |
3 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 11.9 | 12.1 | 209 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 12.9 | 7.41 | 254 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.8 | 15 | 4.61 | 351 | |
6 | 7 / 1.04 | 3.12 | 1 | 1.8 | 16.2 | 3.08 | 435 | |
10 | 7 / 1.35 | 4.05 | 1 | 1.8 | 17.9 | 1.83 | 537 | |
4 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 12.8 | 12.1 | 247 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 13.9 | 7.41 | 305 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.8 | 16.2 | 4.61 | 425 | |
6 | 7 / 1.04 | 3.12 | 1 | 1.8 | 17.6 | 3.08 | 533 | |
10 | 7 / 1.35 | 4.05 | 1 | 1.8 | 19.5 | 1.83 | 675 | |
5 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 13.8 | 12.1 | 287 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 15 | 7.41 | 357 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.8 | 17.3 | 4.61 | 500 | |
6 | 7 / 1.04 | 3.12 | 1 | 1.8 | 19.2 | 3.08 | 636 | |
10 | 7 / 1.35 | 4.05 | 1 | 1.8 | 21.4 | 1.83 | 820 | |
6 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 14.8 | 12.1 | 328 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 16.1 | 7.41 | 412 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.8 | 19 | 4.61 | 586 | |
6 | 7 / 1.04 | 3.12 | 1 | 1.8 | 20.8 | 3.08 | 744 | |
10 | 7 / 1.35 | 4.05 | 1 | 1.8 | 23.2 | 1.83 | 968 | |
7 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 14.8 | 12.1 | 349 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 16.1 | 7.41 | 442 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.8 | 19 | 4.61 | 633 | |
6 | 7 / 1.04 | 3.12 | 1 | 1.8 | 20.8 | 3.08 | 810 | |
10 | 7 / 1.35 | 4.05 | 1 | 1.8 | 23.2 | 1.83 | 1,072 | |
8 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 15.8 | 12.1 | 392 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 17.3 | 7.41 | 498 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.8 | 20.5 | 4.61 | 718 | |
6 | 7 / 1.04 | 3.12 | 1 | 1.8 | 21.7 | 3.08 | 919 | |
10 | 7 / 1.35 | 4.05 | 1 | 1.8 | 24.5 | 1.83 | 1,224 | |
10 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 18.2 | 12.1 | 488 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 19.9 | 7.41 | 622 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.8 | 23.8 | 4.61 | 902 | |
6 | 7 / 1.04 | 3.12 | 1 | 1.8 | 22.4 | 3.08 | 1,159 | |
10 | 7 / 1.35 | 4.05 | 1 | 1.8 | 29.6 | 1.83 | 1,552 | |
12 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 18.7 | 12.1 | 542 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 20.5 | 7.41 | 697 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.8 | 24.6 | 4.61 | 1,018 | |
6 | 7 / 1.04 | 3.12 | 1 | 1.8 | 27 | 3.08 | 1,316 | |
10 | 7 / 1.35 | 4.05 | 1 | 1.8 | 30.5 | 1.83 | 1,789 | |
15 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 20 | 12.1 | 637 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 22.1 | 7.41 | 827 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.8 | 26.4 | 4.61 | 1,216 | |
6 | 7 / 1.04 | 3.12 | 1 | 1.8 | 29.1 | 3.08 | 1,582 | |
20 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 22.1 | 12.1 | 796 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 24.5 | 7.41 | 1,041 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.8 | 29.5 | 4.61 | 1,547 | |
6 | 7 / 1.04 | 3.12 | 1 | 1.8 | 32.5 | 3.08 | 2,026 | |
30 | 1.5 | 7 / 0.53 | 1.59 | 0.8 | 1.8 | 26.3 | 12.1 | 1,122 |
2.5 | 7 / 0.67 | 2.01 | 0.8 | 1.8 | 28.2 | 7.41 | 1,482 | |
4 | 7 / 0.85 | 2.55 | 1 | 1.9 | 35.6 | 4.61 | 2,244 |
