전압 등급: | 300/500V | 온도 등급: | 조정: 구부려지는 -40°C에 +70°C: -5°C에 +70°C |
---|---|---|---|
최소한도 구부리는 반경: | 조정: 구부려지는 4개의 x 전반적인 직경: 12.5 x 전반적인 직경 | 칼집 색깔: | 회색 |
지휘자: | 종류 5 가동 가능한 구리 지휘자 | 절연: | 할로겐 자유로운 화합물 |
칼집: | LSZH (낮은 연기 0의 할로겐) |

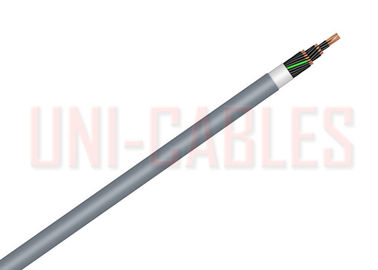

BS 표준 가동 가능한 조종 케이블 유형 YY LSZH 낮은 연기 0의 할로겐 조종 케이블
신청
불, 연기 배출 및 유독한 증기가 생활과 장비에 잠재적 위협을 창조하는 임명을 위해. 집합과 생산 라인의 컨베이어와 컴퓨터 장치를 위해 통제 장비에 있는 측정하거나, 통제하거나 규칙을 위해 상호 연결 케이블로 사용하는. 가벼운 기계적인 긴장의 상태에 있는 가동 가능한 사용을 위해 적당한. 직접적인 햇빛에 대하여, 그리고 건조하거나 축축한 조건에서 실내에 보호될 때 야외에서 사용될 수 있습니다.
YY 조종 케이블은 BS7671에서 착수된 규칙을 가진 수락을 요구하는 조정 배선 신청을 위해 적당하지 않습니다.
케이블 기준
VDE 0250, BS EN/IEC 60332-3, BS EN/IEC 60754-1
차원
UNI 케이블 부품 번호. |
아니의 핵심 |
명목상 십자가 부분적인 지역 |
간격의 외부 칼집 |
명목상 전반적인 직경 |
명목상 무게 |
² mm | mm | mm | kg/km | ||
UNIYYLSZH020005 | 2 | 0.5 | 0.8 | 5.2 | 38 |
UNIYYLSZH020075* | 2 | 0.75 | 0.8 | 5.7 | 46 |
UNIYYLSZH02010 | 2 | 1 | 0.8 | 5.9 | 52 |
UNIYYLSZH02015 | 2 | 1.5 | 0.9 | 7.1 | 75 |
UNIYYLSZH02025 | 2 | 2.5 | 0.9 | 8.3 | 108 |
UNIYYLSZH030005 | 3 | 0.5 | 0.8 | 5.5 | 44 |
UNIYYLSZH030075* | 3 | 0.75 | 0.8 | 6.04 | 54 |
UNIYYLSZH03010 | 3 | 1 | 0.8 | 6.26 | 63 |
UNIYYLSZH03015* | 3 | 1.5 | 0.9 | 7.54 | 90 |
UNIYYLSZH03025* | 3 | 2.5 | 1 | 9.04 | 136 |
UNIYYLSZH03040* | 3 | 4 | 1.1 | 10.4 | 210 |
UNIYYLSZH03060* | 3 | 6 | 1.2 | 11.9 | 293 |
UNIYYLSZH0310* | 3 | 10 | 1.3 | 14.7 | 432 |
UNIYYLSZH0316 | 3 | 16 | 1.5 | 17.7 | 647 |
UNIYYLSZH040005 | 4 | 0.5 | 0.8 | 5.98 | 53 |
UNIYYLSZH040075 | 4 | 0.75 | 0.8 | 6.58 | 66 |
UNIYYLSZH04010* | 4 | 1 | 0.9 | 7.02 | 80 |
UNIYYLSZH04015 | 4 | 1.5 | 0.9 | 8.23 | 116 |
UNIYYLSZH04025* | 4 | 2.5 | 1 | 9.87 | 179 |
UNIYYLSZH04040* | 4 | 4 | 1.1 | 11.4 | 238 |
UNIYYLSZH04060* | 4 | 6 | 1.3 | 13.3 | 341 |
UNIYYLSZH0410* | 4 | 10 | 1.5 | 16.6 | 608 |
UNIYYLSZH0416 | 4 | 16 | 1.5 | 19.7 | 844 |
UNIYYLSZH050005 | 5 | 0.5 | 0.8 | 6.53 | 64 |
UNIYYLSZH050075 | 5 | 0.75 | 0.9 | 7.41 | 83 |
UNIYYLSZH05010 | 5 | 1 | 0.9 | 7.68 | 104 |
UNIYYLSZH05015* | 5 | 1.5 | 1 | 9.23 | 137 |
UNIYYLSZH05025* | 5 | 2.5 | 1.1 | 11.05 | 209 |
UNIYYLSZH05040* | 5 | 4 | 1.3 | 12.9 | 321 |
UNIYYLSZH05060* | 5 | 6 | 1.4 | 14.8 | 447 |
UNIYYLSZH0510* | 5 | 10 | 1.5 | 18.2 | 685 |
UNIYYLSZH0516 | 5 | 16 | 1.8 | 21.7 | 1064년 |
UNIYYLSZH0525 | 5 | 25 | 1.7 | 26.7 | 1510년 |
UNIYYLSZH070005 | 7 | 0.5 | 0.9 | 7.3 | 81 |
UNIYYLSZH070075 | 7 | 0.75 | 0.9 | 8.05 | 101 |
UNIYYLSZH07010 | 7 | 1 | 1 | 8.55 | 124 |
UNIYYLSZH07015 | 7 | 1.5 | 1 | 10.05 | 170 |
UNIYYLSZH07025 | 7 | 2.5 | 1.2 | 12.25 | 268 |
UNIYYLSZH120005 | 12 | 0.5 | 1 | 9.7 | 142 |
UNIYYLSZH120075 | 12 | 0.75 | 1.1 | 10.94 | 179 |
UNIYYLSZH12010 | 12 | 1 | 1.1 | 11.36 | 225 |
UNIYYLSZH12015 | 12 | 1.5 | 1.2 | 13 | 302 |
UNIYYLSZH12025 | 12 | 2.5 | 1.4 | 16.54 | 478 |
UNIYYLSZH180005 | 18 | 0.5 | 1.1 | 11.5 | 202 |
UNIYYLSZH18075 | 18 | 0.75 | 1.2 | 11.9 | 230 |
UNIYYLSZH18010 | 18 | 1 | 1.3 | 12.9 | 324 |
UNIYYLSZH18015 | 18 | 1.5 | 1.3 | 14.8 | 446 |
UNIYYLSZH18025 | 18 | 2.5 | 1.6 | 19.75 | 692 |
UNIYYLSZH250005 | 25 | 0.5 | 1.3 | 13.8 | 289 |
UNIYYLSZH250075 | 25 | 0.75 | 1.4 | 15.5 | 371 |
UNIYYLSZH25010 | 25 | 1 | 1.4 | 16.1 | 462 |
UNIYYLSZH25015 | 25 | 1.5 | 1.6 | 19.5 | 630 |
UNIYYLSZH25025 | 25 | 2.5 | 1.8 | 23.5 | 974 |
지휘자
단 하나 핵심 및 다핵 케이블을 위한 종류 5 가동 가능한 구리 지휘자
명목상 단면적 | 지휘자에 있는 철사의 최대 직경 | 20ºC에 지휘자의 최대 저항 |
² mm | mm | 보통 철사 ohms/km |
0.5 | 0.21 | 39 |
0.75 | 0.21 | 26 |
1 | 0.21 | 19.5 |
1.5 | 0.26 | 13.3 |
2.5 | 0.26 | 7.98 |
4 | 0.31 | 4.95 |
6 | 0.31 | 3.3 |
10 | 0.41 | 1.91 |
16 | 0.41 | 1.21 |
25 | 0.41 | 0.78 |
전기 특성
30ºC에 현재 수용력
명목상 단면적 ² mm |
현재 등급 Amps |
0.5 | 9 |
0.75 | 12 |
1 | 15 |
1.5 | 18 |
2.5 | 26 |
4 | 34 |
6 | 44 |
10 | 61 |
16 | 82 |
25 | 108 |
요인 감세
핵심의 아니 | 5 | 7 | 10 | 14 | 19 | 24 | 40 | 61 |
요인 감세 | 0.75 | 0.65 | 0.55 | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 |
