전압 등급 (Uo/U): | 300/500V | 온도 등급: | 운영하기: -30°C에 +70°C |
---|---|---|---|
최소한도 구부리는 반경: | 조정: 6개의 x 전반적인 직경 | 중핵 ID: | 수에 의하여 암호로 하는 핵심 |
칼집 색깔: | 회색 | 지휘자: | 종류 5 가동 가능한 구리 지휘자 |
절연: | 할로겐 | 화면: | TCWB (주석으로 입힌 구리 철사 끈목) |
칼집: | LSZH (낮은 연기 0의 할로겐) |

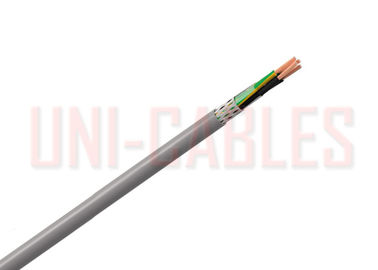

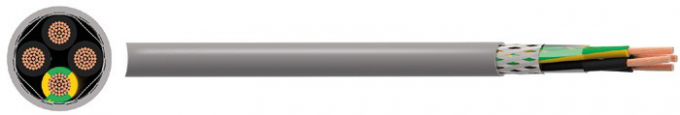

IEC 기준 60754 조종 케이블 유형 CY LSZH 통제 가동 가능한 케이블
신청
불, 연기 배출 및 유독한 증기가 생활과 장비에 잠재적 위협을 창조하는 임명을 위해. 집합과 생산 라인의 컨베이어와 컴퓨터 장치를 위해 통제 장비에 있는 측정하거나, 통제하거나 규칙을 위해 상호 연결 케이블로 사용하는. 일시적으로 움직일 경우 가동 가능한 사용을 위해, 그리고 중간 기계적인 긴장의 상태에서 적당한. 직접적인 햇빛에 대하여, 그리고 건조하거나 습기찬 조건에서 실내에 보호될 때 야외에서 사용될 수 있습니다.
CY 조종 케이블은 BS7671에서 착수된 규칙을 가진 수락을 요구하는 조정 배선 신청을 위해 적당하지 않습니다.
케이블 기준
BS EN/IEC 60754-1, BS EN/IEC 60332-1-2
차원
UNI 케이블 부품 번호. |
핵심의 아니 | 명목상 단면적 ² mm |
명목상 전반적인 직경 mm |
명목상 무게 kg/km |
UNI02005CYLSZH | 2 | 0.5 | 5.7 | 35 |
UNI020075CYLSZH | 2 | 0.75 | 6.1 | 45 |
UNI02010CYLSZH | 2 | 1 | 6.3 | 57 |
UNI02015CYLSZH | 2 | 1.5 | 7.3 | 75 |
UNI02025CYLSZH | 2 | 2.5 | 8.7 | 107 |
UNI03005CYLSZH | 3 | 0.5 | 6 | 53 |
UNI030075CYLSZH | 3 | 0.75 | 6.4 | 63 |
UNI03010CYLSZH | 3 | 1 | 6.6 | 73 |
UNI03015CYLSZH | 3 | 1.5 | 7.7 | 95 |
UNI03025CYLSZH | 3 | 2.5 | 9.2 | 140 |
UNI04005CYLSZH | 4 | 0.5 | 6.4 | 62 |
UNI040075CYLSZH | 4 | 0.75 | 6.9 | 89 |
UNI04010CYLSZH | 4 | 1 | 7.1 | 86 |
UNI04015CYLSZH | 4 | 1.5 | 8.4 | 118 |
UNI04025CYLSZH | 4 | 2.5 | 10 | 172 |
UNI05005CYLSZH | 5 | 0.5 | 6.9 | 73 |
UNI050075CYLSZH | 5 | 0.75 | 7.5 | 89 |
UNI05010CYLSZH | 5 | 1 | 7.7 | 102 |
UNI05015CYLSZH | 5 | 1.5 | 9.1 | 141 |
UNI07005CYLSZH | 7 | 0.5 | 7.5 | 92 |
UNI070075CYLSZH | 7 | 0.75 | 8.2 | 115 |
UNI07010CYLSZH | 7 | 1 | 8.4 | 139 |
UNI07015CYLSZH | 7 | 1.5 | 10 | 181 |
지휘자
단 하나 핵심 및 다핵 케이블을 위한 종류 5 가동 가능한 구리 지휘자
명목상 단면적 ² mm |
20°C에 지휘자의 최대 저항 ohms/km |
0.5 | 39 |
0.75 | 26 |
1 | 19.5 |
1.5 | 13.3 |
2.5 | 7.98 |
위 테이블은 BS EN 60228 (이전에 BS 6360)에 따라 입니다
전기 특성
30ºC에 현재 수용력
명목상 단면적 ² mm |
현재 등급 Amps |
0.5 | 9 |
0.75 | 12 |
1 | 15 |
1.5 | 18 |
2.5 | 26 |
위 테이블은 DIN VDE 0298 부 4와 DIN 0100 부 430에서 추출된 가이드입니다
요인 감세
핵심의 아니 | 5 | 7 | 10 | 14 | 19 | 24 | 44 | 48 |
요인 감세 | 0.72 | 0.63 | 0.56 | 0.51 | 0.45 | 0.42 | 0.34 | 0.33 |
