제품 상세 정보:
결제 및 배송 조건:
|
전압 등급 (Uo/U): | 600/1000V | 온도 등급: | 조정: -25°C에 +90°C |
---|---|---|---|
최소한도 구부리는 반경: | 25mm2 이상에 - 조정: 8개의 x 전반적인 직경 | 칼집 색깔: | 검은 |
지휘자: | 종류 2 좌초된 구리 지휘자 | 종류 2 좌초된 구리 지휘자: | XLPE |
침구: | PVC (폴리 염화 비닐) | 기갑: | SWA (철강선 기갑) |
칼집: | PVC (폴리 염화 비닐) |

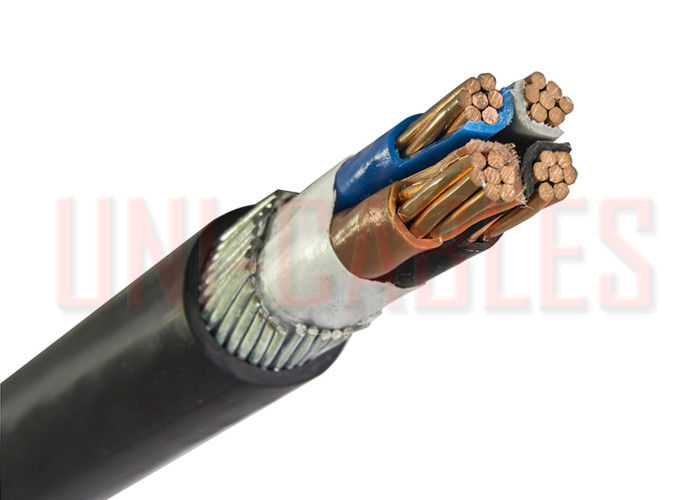

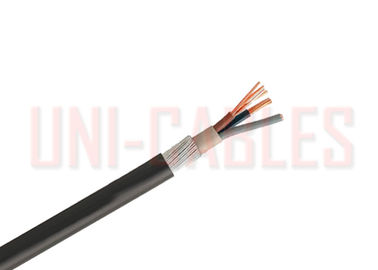

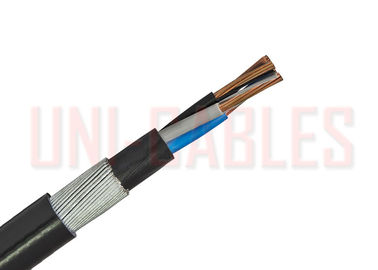

BS 5467 표준 기갑 전기 케이블 다 핵심 SWA PVC 0.6/1kV 케이블
신청
철강선 기갑 (SWA)를 가진 다핵 PVC 케이블. 힘 네트워크, 지하의, 옥외 및 실내 신청에 있는 사용과 케이블 덕팅에 있는 사용을 위한 힘 그리고 보조 조종 케이블.
케이블 기준
BS 5467, BS EN/IEC 60502-1, BS EN/IEC 60332-1-2
차원
BS5467 XLPE/PVC/SWA/PVC (구리)
UNI 케이블 부품 번호. |
핵심의 아니 | 명목상 단면적 | 절연제의 명목상 간격 | 명목상 직경 mm |
명목상 무게 | BW/CW 동맥 | |
² mm | mm | 의 밑에 기갑 |
전반적인 | kg/km | |||
UNISWA2015 | 2 | 1.5 | 0.6 | 7.3 | 12.1 | 302 | 20 |
UNISWA2025 | 2 | 2.5 | 0.7 | 8.5 | 13.6 | 346 | 20 |
UNISWA2040 | 2 | 4 | 0.7 | 9.4 | 14.7 | 410 | 20S |
UNISWA2060 | 2 | 6 | 0.7 | 10.5 | 15.9 | 499 | 20 |
UNISWA210 | 2 | 10 | 0.7 | 12.3 | 18 | 648 | 20 |
UNISWA216 | 2 | 16 | 0.7 | 14.3 | 20.4 | 978 | 20 |
UNISWA225 | 2 | 25 | 0.9 | 14.7 | 20.4 | 1290년 | 25 |
UNISWA235 | 2 | 35 | 0.9 | 16.8 | 23.3 | 1500년 | 25 |
UNISWA250 | 2 | 50 | 1 | 19 | 25.8 | 1890년 | 25 |
UNISWA270 | 2 | 70 | 1.1 | 22 | 29 | 2450 | 32 |
UNISWA295 | 2 | 95 | 1.1 | 25.1 | 33.1 | 3300 | 32 |
UNISWA2120 | 2 | 120 | 1.2 | 27.9 | 36.1 | 4020 | 40 |
UNISWA2150 | 2 | 150 | 1.4 | 30.9 | 39.3 | 4750 | 40 |
UNISWA3015 | 3 | 1.5 | 0.6 | 7.8 | 12.6 | 330 | 20 |
UNISWA3025 | 3 | 2.5 | 0.7 | 9.2 | 14.1 | 390 | 20S |
UNISWA3040 | 3 | 4 | 0.7 | 10 | 15.3 | 464 | 20S |
UNISWA3060 | 3 | 6 | 0.7 | 11.2 | 16.6 | 568 | 20 |
UNISWA310 | 3 | 10 | 0.7 | 13.1 | 19.5 | 866 | 20 |
UNISWA316 | 3 | 16 | 0.7 | 15.3 | 21.6 | 1152년 | 25 |
UNISWA325 | 3 | 25 | 0.9 | 18.9 | 23.6 | 1800년 | 25 |
UNISWA335 | 3 | 35 | 0.9 | 21.3 | 25.7 | 2230 | 32 |
UNISWA350 | 3 | 50 | 1 | 21.7 | 28.5 | 2490 | 32 |
UNISWA370 | 3 | 70 | 1.1 | 25.2 | 32.2 | 3290 | 32 |
UNISWA395 | 3 | 95 | 1.1 | 28.8 | 37 | 4440 | 40 |
UNISWA3120 | 3 | 120 | 1.2 | 32 | 40.4 | 5470 | 40 |
UNISWA3150 | 3 | 150 | 1.4 | 35.9 | 45.5 | 6930 | 50S |
UNISWA3185 | 3 | 185 | 1.6 | 40 | 49.8 | 8350 | 63S |
UNISWA3240 | 3 | 240 | 1.7 | 44.9 | 55.1 | 10400 | 63S |
UNISWA3300 | 3 | 300 | 1.8 | 49.8 | 60.2 | 12600 | 63S |
UNISWA3400 | 3 | 400 | 2 | 55.8 | 66.6 | 14600 | 75S |
UNISWA4015 | 4 | 1.5 | 0.6 | 8.5 | 13.3 | 365 | 20S |
UNISWA4025 | 4 | 2.5 | 0.7 | 9.9 | 15 | 438 | 20 |
UNISWA4040 | 4 | 4 | 0.7 | 11 | 16.4 | 532 | 20 |
UNISWA4060 | 4 | 6 | 0.7 | 12.3 | 18.7 | 764 | 20 |
UNISWA410 | 4 | 10 | 0.7 | 14.5 | 21.1 | 1013년 | 25 |
UNISWA416 | 4 | 16 | 0.7 | 17 | 23.4 | 1360년 | 25 |
UNISWA425 | 4 | 25 | 0.9 | 21 | 26.1 | 2160 | 32 |
UNISWA435 | 4 | 35 | 0.9 | 23.6 | 28.6 | 2690 | 32 |
UNISWA450 | 4 | 50 | 1 | 25 | 32 | 3130 | 32 |
UNISWA470 | 4 | 70 | 1.1 | 29.5 | 37.7 | 4500 | 40 |
UNISWA495 | 4 | 95 | 1.1 | 33.3 | 41.7 | 5600 | 50S |
UNISWA4120 | 4 | 120 | 1.2 | 37.5 | 47.1 | 7400 | 50 |
UNISWA4150 | 4 | 150 | 1.4 | 41.6 | 51.4 | 8780 | 50 |
UNISWA4185 | 4 | 185 | 1.6 | 46.4 | 56.6 | 10630 | 63S |
UNISWA4240 | 4 | 240 | 1.7 | 52.6 | 63 | 13390 | 63 |
UNISWA4300 | 4 | 300 | 1.8 | 58 | 68.8 | 16290 | 75S |
UNISWA4400 | 4 | 400 | 2 | 65.4 | 78.1 | 19800 | 90 |
UNISWA5015 | 5 | 1.5 | 0.6 | 9.7 | 14.3 | 410 | 20S |
UNISWA5025 | 5 | 2.5 | 0.7 | 11.7 | 16.1 | 470 | 20 |
UNISWA5040 | 5 | 4 | 0.7 | 13 | 17.8 | 710 | 20 |
UNISWA5060 | 5 | 6 | 0.7 | 14.5 | 20 | 876 | 25 |
UNISWA510 | 5 | 10 | 0.7 | 17.2 | 22.9 | 1165년 | 25 |
UNISWA516 | 5 | 16 | 0.7 | 20 | 26.6 | 1742년 | 32 |
UNISWA525 | 5 | 25 | 0.9 | 24.7 | 31.5 | 2323 | 32 |
UNISWA535 | 5 | 35 | 0.9 | 27.8 | 34.8 | 2932 | 40 |
UNISWA550 | 5 | 50 | 1 | 32.4 | 40.4 | 4192 | 50S |
UNISWA0715 | 7 | 1.5 | 0.6 | 10.2 | 15.2 | 470 | 20S |
UNISWA7025 | 7 | 2.5 | 0.7 | 12.3 | 17.1 | 600 | 20 |
UNISWA7040 | 7 | 4 | 0.7 | 13.6 | 19.1 | 881 | 20 |
UNISWA1215 | 12 | 1.5 | 0.6 | 13.7 | 19.4 | 780 | 20 |
UNISWA12025 | 12 | 2.5 | 0.7 | 16.3 | 22.4 | 1000년 | 25 |
UNISWA1915 | 19 | 1.5 | 0.6 | 16.2 | 22.2 | 1000년 | 25 |
UNISWA1925 | 19 | 2.5 | 0.7 | 19.9 | 26.6 | 1540년 | 25 |
UNISWA2715 | 27 | 1.5 | 0.6 | 20 | 26.7 | 1500년 | 32 |
UNISWA2725 | 27 | 2.5 | 0.7 | 24 | 30.7 | 1950년 | 32 |
UNISWA3715 | 37 | 1.5 | 0.6 | 22.3 | 29 | 1800년 | 32 |
UNISWA3725 | 37 | 2.5 | 0.7 | 26.9 | 33.8 | 2350 | 40 |
지휘자
단 하나 핵심 및 다핵 케이블을 위한 종류 2 좌초된 지휘자
명목상 십자가 부분적인 지역 ² mm |
최소한 지휘자에 있는 철사의 아니 | 20ºC에 지휘자의 최대 저항 | |||||
원형 | 압축되는 안내장 | 모양 | 단련된 구리 지휘자 | ||||
Cu | 알루미늄 | Cu | 알루미늄 | Cu | 알루미늄 | 보통 철사 ohms/km |
|
1.5 | 7 | - | 6 | - | - | - | 12.1 |
2.5 | 7 | - | 6 | - | - | - | 7.41 |
4 | 7 | - | 6 | - | - | - | 4.61 |
6 | 7 | - | 6 | - | - | - | 3.08 |
10 | 7 | 7 | 6 | 6 | - | - | 1.83 |
16 | 7 | 7 | 6 | 6 | - | - | 1.15 |
25 | 7 | 7 | 6 | 6 | 6 | 6 | 0.727 |
35 | 7 | 7 | 6 | 6 | 6 | 6 | 0.524 |
50 | 19 | 19 | 6 | 6 | 6 | 6 | 0.387 |
70 | 19 | 19 | 12 | 12 | 12 | 12 | 0.268 |
95 | 19 | 19 | 15 | 15 | 15 | 15 | 0.193 |
120 | 37 | 37 | 18 | 15 | 18 | 15 | 0.153 |
150 | 37 | 37 | 18 | 15 | 18 | 15 | 0.124 |
185 | 37 | 37 | 30 | 30 | 30 | 30 | 0.0991 |
240 | 37 | 37 | 34 | 30 | 34 | 30 | 0.0754 |
300 | 61 | 61 | 34 | 30 | 34 | 30 | 0.0601 |
400 | 61 | 61 | 53 | 53 | 53 | 53 | 0.047 |
전기 특성 XLPE/PVC/SWA/PVC
현재 수용력
명목상 십자가 부분적인 지역 ² mm |
잘린 직접 Amps |
에 자유 대기에서 또는 관통되는 케이블 쟁반, 수평한 수직 Amps |
배경 또는 덕팅에서 안으로 지시하십시오 건물에서 또는의 주위에 배경, Amps |
|||
2 핵심 케이블 단 하나 단계 AC 또는 DC |
3 또는 4 핵심 케이블 삼상 AC |
2개의 핵심 케이블 단 하나 단계 AC 또는 DC |
3 또는 4개의 핵심 케이블 삼상 AC |
2개의 핵심 케이블 단 하나 단계 AC 또는 DC |
3 또는 4개의 핵심 케이블 삼상 AC |
|
1.5 | 27 | 23 | 29 | 25 | 25 | 21 |
2.5 | 36 | 31 | 39 | 33 | 33 | 28 |
4 | 49 | 42 | 52 | 44 | 43 | 36 |
6 | 62 | 53 | 66 | 56 | 53 | 44 |
10 | 85 | 73 | 90 | 78 | 71 | 58 |
16 | 110 | 94 | 115 | 99 | 91 | 75 |
25 | 146 | 124 | 152 | 131 | 116 | 96 |
35 | 180 | 154 | 188 | 162 | 139 | 115 |
50 | 219 | 187 | 228 | 197 | 164 | 135 |
70 | 279 | 238 | 291 | 251 | 203 | 167 |
95 | 338 | 289 | 354 | 304 | 239 | 197 |
120 | 392 | 335 | 410 | 353 | 271 | 223 |
150 | 451 | 386 | 472 | 406 | 306 | 251 |
185 | 515 | 441 | 539 | 463 | 343 | 281 |
240 | 607 | 520 | 636 | 546 | 395 | 324 |
300 | 698 | 599 | 732 | 628 | 446 | 365 |
공기 주위 온도: 30ºC
지상 주위 온도: 20ºC
지휘자 작용 온도: 90ºC
